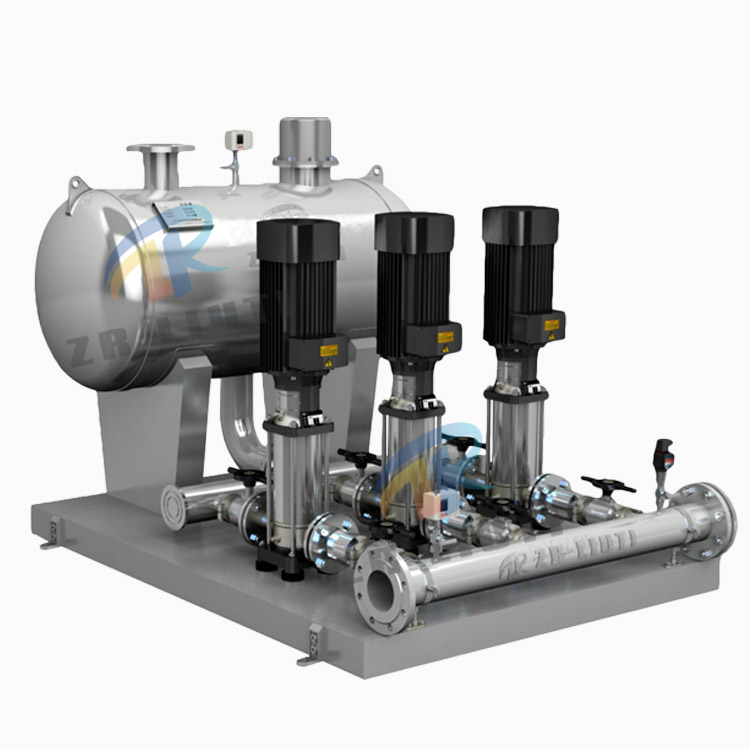

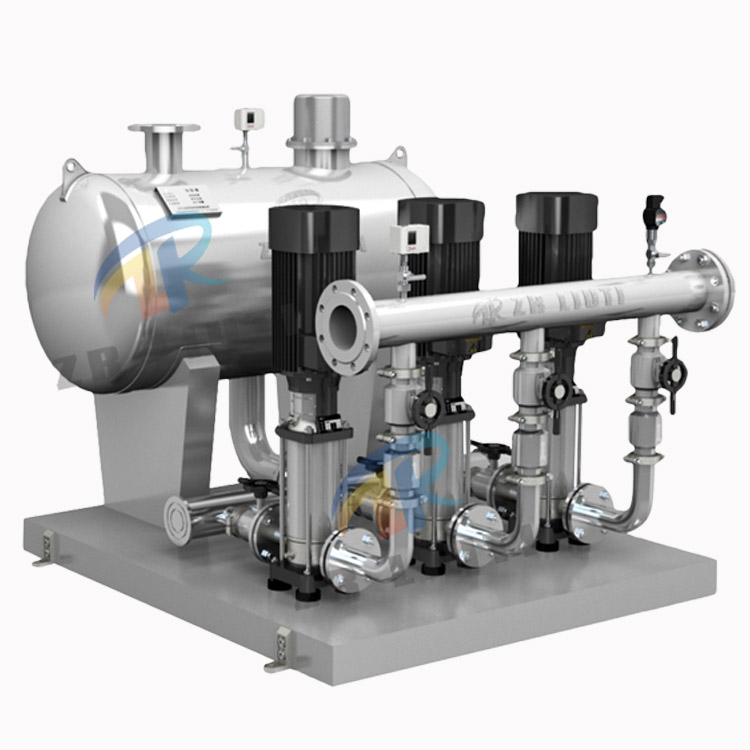

箱式無負壓供水設備是在組合式不銹鋼水箱和變頻恒壓供水的基礎上開發研制的,并加裝防負壓、防倒流、防水質惡化等控制裝置。以滿足城市供水管網中,抽水時既不產生負壓,又有一定的調蓄能力,高峰期間不斷水停水的要求。采用微機控制變頻泵以一恒定的轉數運行利用自來水原有的壓力能確保用戶所需要的壓力恒定。具有節能、環保、噪音低、供水壓力恒定等優點,是目前最先進的供水模式。
主要技術指標增壓壓力范圍、流量和節能指標,均高于國內其他報道的產品,且結構設計具新穎性,總體水平達到國內領先,國際先進水平,因此,在市場上具有極大的競爭優勢。歸納的說,智能化箱式無負壓供水設備設備主要特點是保護管網壓力、調節峰值用水,節能、安全、環保、供水高品質(解決了二次供水污染)和低噪音。
保證管網壓力:
調節峰值用水,水箱入口處采用了智能化的電動閥來控制進水壓力及水位。當管網壓力下降加壓泵從水箱取水時,可通過智能控制,當水箱水位低于一定液位時,再打開電動閥從管網中放水,此時保證取水口一定的壓力。此措施一可以避開高峰用水,起調峰作用,二是避免了普通水箱的零壓力泄水,對管網壓力是一個很好的保護作用。
運行可靠性:
當用水高峰時,或自來水停水時,由水箱供水,大大提高用戶用水的可靠性,完全符合自水供水規范。
節能:
當自來水壓力能滿足用戶用水要求,增壓泵通過變頻控制處于休眠狀態。當非高峰用水時,自來水壓力又達不到用戶用水壓力,水泵可以在自來水水壓(0.2—0.5MPa)的基礎上疊加增壓,差多少補多少充分利用余壓節約電能,節能效果顯著。
高度自動化:
系統能實現全自動控制,具有手動/自動切換、主副泵定時輪換、壓力調整、恒壓、高低電壓保護、欠相保護、漏電保護、過載保護、過熱保護、缺水保護、不用水停車、瞬間跳閘保護等功能。另可根據用戶要求配置人機界面,可視化遠程調整、監測和維護。
衛生:
過流部件均采用不銹鋼等食品級材料制造,符合國際涉水衛生規范。
節省投資:
不需要建設大型水箱。
1、新建、擴建和改造的住宅樓、住宅小區、辦公樓等;
2、賓館、飯店、酒店等;
3、醫院、商場、會展中心、體育館、公共浴室等公共場合;
4、學校、部隊、機關、集體宿舍等用水比較密集場合;
5、工礦企業的生產、生活用水;
6、大型工廠、加壓泵站、開發區等大流量集中供水;
7、城市自來水壓力不能滿足消火栓給水系統或自動噴水滅火系統等用水要求的消防用水;
8、各種循環水系統;
9、尤其適應于對水質要求特別嚴格的供水場合。

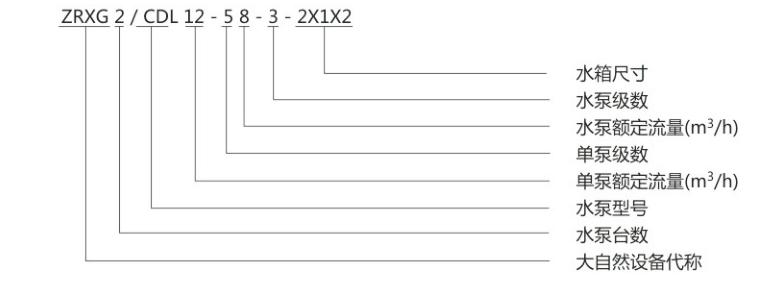

型號 | 流量 | 揚程 | 水泵流量 | 水泵揚程 | 水泵功率 | 水泵臺數 | 穩流調節罐規格 |
m3/h | m | m3/h | m | Kw | 直徑Φ×高H(mm) | ||
ZRXG16-20-2 | 16 | 20-29 | 8 | 26 | 1.1 | 2 | 600×1300 |
ZRXG16-30-2 | 30-39 | 35 | 1.5 | ||||
ZRXG16-40-2 | 40-49 | 44 | 2.2 | ||||
ZRXG16-50-2 | 50-59 | 53 | 2.2 | ||||
ZRXG16-60-2 | 60-69 | 62 | 3 | ||||
ZRXG16-70-2 | 70-79 | 71 | 3 | ||||
ZRXG16-80-2 | 80-89 | 80/89 | 3.0/4.0 | ||||
ZRXG16-100-2 | 100-109 | 107 | 4 | ||||
ZRXGX16-120-2 | 125-129 | 125 | 5.5 | ||||
ZRXG16-140-2 | 140-149 | 143 | 5.5 | ||||
ZRXG16-160-2 | 160-169 | 160 | 7.5 | ||||
ZRXG16-170-2 | 170-179 | 178 | 7.5 | ||||
ZRXG16-190-2 | 190-199 | 196 | 7.5 | ||||
ZRXG20-20-2 | 20 | 20-29 | 10 | 24 | 1.1 | 2 | 600×1300 |
ZRXG20-30-2 | 30-39 | 32 | 1.5 | ||||
ZRXG20-40-2 | 40-49 | 40/48 | 2.2 | ||||
ZRXG20-50-2 | 50-59 | 56 | 3 | ||||
ZRXG20-60-2 | 60-69 | 64 | 3 | ||||
ZRXG20-70-2 | 70-79 | 72 | 3 | ||||
ZRXG20-80-2 | 80-89 | 80 | 4 | ||||
ZRXG20-90-2 | 90-99 | 96 | 4 | ||||
ZRXG20-110-2 | 110-119 | 112 | 5.5 | ||||
ZRXG20-120-2 | 120-129 | 128 | 5.5 | ||||
ZRXG20-140-2 | 140-149 | 144 | 7.5 | ||||
ZRXG20-150-2 | 160-169 | 160 | 7.5 | ||||
ZRXG20-170-2 | 170-179 | 176 | 7.5 | ||||
ZRXG24-20-2 | 24 | 20-29 | 12 | 20/26 | 1.1/1.5 | 2 | 600×1300 |
ZRXG24-30-2 | 30-39 | 33 | 2.2 | ||||
ZRXG24-40-2 | 40-49 | 40/46 | 2.2/3.0 | ||||
ZRXG24-50-2 | 50-59 | 53 | 3 | ||||
ZRXG24-60-2 | 60-69 | 60/66 | 3.0/4.0 | ||||
ZRXG24-80-2 | 80-89 | 80 | 4 | ||||
ZRXG24-90-2 | 90-99 | 93 | 5.5 | ||||
ZRXG24-110-2 | 100-109 | 106 | 5.5 | ||||
ZRXG24-120-2 | 120-129 | 120 | 7.5 | ||||
ZRXG24-130-2 | 130-139 | 133 | 7.5 | ||||
ZRXG24-140-2 | 140-149 | 146 | 7.5 |

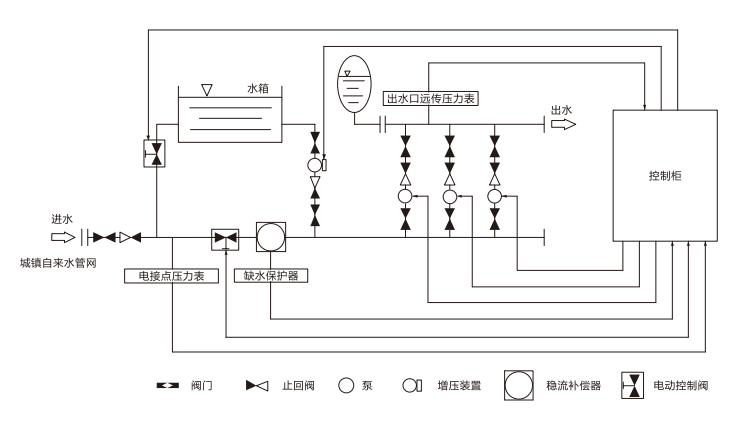

當公共供水管網≤0.2Mpa時(可自由設定0.2—0.4Mpa)電動閥門關閉,增壓泵啟動,由水箱供水,反之當公共供水管網壓力≥0.2Mpa時,延時10分鐘(時間可調整)電動閥門打開,增壓泵關閉,由公共供水管網供水。無負壓水箱內存儲的水通過智能控制每12小時循環一次確保水質新鮮、純凈。箱式無負壓供水設備的變頻泵以一定的轉速運行,利用自來水原有的壓力實現疊加能確保用戶所需的壓力和壓力恒定。無負壓水箱變頻泵的進水口與無負壓穩流罐連接,通過無負壓裝置的開啟與停止達到自來水管網不產生負壓。在管網壓力穩定的情況下,電動閥打開,由自來水管網直接供水;當電接點壓力表監測到管網壓力不夠時,電動閥門關閉,增壓泵啟動,由水箱供水。當管網達到一定壓力并且穩定的時候,增壓泵停止工作,電動閥打開,自來水管網再次直接供水。增壓泵和電動閥根據電接點壓力表的反饋?zhàn)龀鱿鄳?yīng)的工作。自來水管網停水電動閥自動關閉,增壓泵啟動由水箱供水。當水箱液位低至一定程度時,液位浮球信號傳輸?shù)娇刂乒,設備自動停機,復電時自動投入運行。
