當前位置:首頁 > 產品中心 > 餐飲污水處理隔油提升一體化設備

  • 餐飲污水處理隔油提升一體化設備

餐飲污水處理隔油提升一體化設備

全不銹鋼過流部分設計、抗防腐

應急方案設計全,清理廢油簡單干凈

咨詢熱線:18968884911

產品簡介

油水分離器是我公司研發的廣泛適用于大型食堂、高級酒店、地下餐飲、副食品加工的高新產品。

設備安裝于地面以下,餐飲廢水通過自流到設備內,隔油提升設備通過油水分離技術,把油脂分離收集起來,把污水提升到地面管網;該設備油水分離精度高、環保性能好,一體化結構,無需新建隔油池,結構緊湊,占地面積小,節省投資,不銹鋼一體,干凈衛生,自動化運行,便于日常管理。

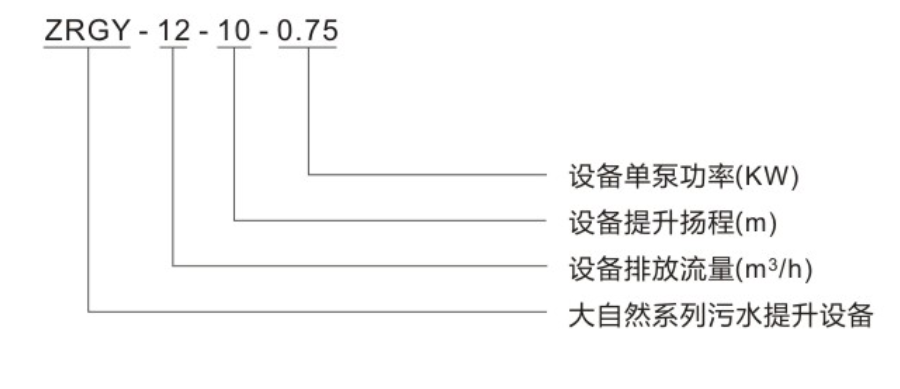

型號意義


產品優勢

高效率:油水分離器配備高品質的高效污水泵,流暢的管路布局。完美的呈現了設備的高效性。

控制設計全面:溫度低的時候油脂凝結,加熱后便于油水的分離和收集,控制系統自動監控液位、溫度,自動加熱,溫度到達上學自動停止加熱。

設計靈活:設備進、出水口方向、結構、箱體尺寸等可根據現場情況進行特殊定制。

使用壽命長:排污泵選用JYWQP型,具有自動攪勻沉積物一起排出功能、雜物切割一起排出功能、內循環散熱更低水位停泵功能,停泵水位低就可以一次排出更多的水,減少水泵啟動次數,延長水泵使用壽命。

設備投資。簾o(wú)需修建隔油池,減少投資,設備安裝靈活方便。

衛生無污染:SUS304材質的不銹鋼密閉水箱,保證污水在密封狀態下排放,清潔、無污染。

完美的過流管件:過流管件均采用SUS304不銹鋼無縫管。全部應用一面焊接雙面成型技術,具有極強的耐腐蝕性能。

排出有害氣體:在儲水箱的上部設置通氣孔,安裝時可通過管道連接到地面或樓頂,不會造成有害氣體的沉積,使用安全放心。

應急方案設計全:為了應對停電排水泵不能啟動的情況,工程師設計了溢流口,用軟管連接到水溝,保證污水有序管理。

占地面積。油水分離器設備一體化集成設計,占地面積小,節約空間。

安裝檢修方便:體積小,排污泵采用自動耦合系統安裝拆卸很方便,檢修容易。

油水分離:有效的分離空間保證了污水有足夠的分離時間,使得油水分離更加徹底。

收油簡單:打開閥門,通過透明觀察管可以觀察油量,排完后關閉閥門即可。

油泥排放:箱體底部的錐形結構,可自動聚積油泥,打開排泥閥即可將油泥排放到油泥桶內。

微氣泡曝氣裝置:可使箱體內產生微氣泡,與油滴形成油氣顆粒,加大與水的密度差,提高油水分離效率(可選配,同時可選配PLC觸摸屏、遠控、自動排渣、自動收油配置)。

選型范圍

市政工程:機場、火車站、機關食堂   商業建筑:餐飲、酒店、副食加工

工況數據:

頻率:50HZ±2%

介質溫度:0-400℃

介質PH值范圍:5-9

電源電壓:380V±5%

流量范圍:0m3/h-150m3/h

揚程范圍:10m-28m

性能參數

序號

設備型號

額定流量

揚程

單泵功率

加熱器功率

水箱容積

進口管徑

出口管徑

(m3/h)

(m)

(kw)

(kw)

(L)

Dn(mm)

Dn(mm)

1

ZRGY-7

7

15

1.5

1

1550

100

50

2

ZRGY-7

7

22

2.2

1

1550

100

50

3

ZRGY-10

10

15

1.5

1

1550

100

50

4

ZRGY-10

10

22

2.2

1

1550

100

50

5

ZRGY-15

15

15

1.5

1

1850

100

65

6

ZRGY-15

15

22

2.2

1

1850

100

65

7

ZRGY-20

20

15

2.2

1

2550

125

65

8

ZRGY-20

20

20

3

1

2550

125

80

9

ZRGY-25

25

15

3

1

3400

125

80

10

ZRGY-25

25

22

4

1

3400

125

80

11

ZRGY-30

30

15

4

1.5

4200

125

100

12

ZRGY-30

30

25

5.5

1.5

4200

125

100

13

ZRGY-35

35

15

4

1.5

4450

150

100

14

ZRGY-35

35

22

5.5

1.5

4450

150

100

15

ZRGY-40

40

15

4

1.5

5400

150

100

16

ZRGY-40

40

22

7.5

1.5

5400

150

100

17

ZRGY-50

50

15

5.5

1.5

6530

200

100

18

ZRGY-50

50

22

7.5

1.5

6530

200

100

19

ZRGY-55

55

15

5.5

1.5

6920

200

100

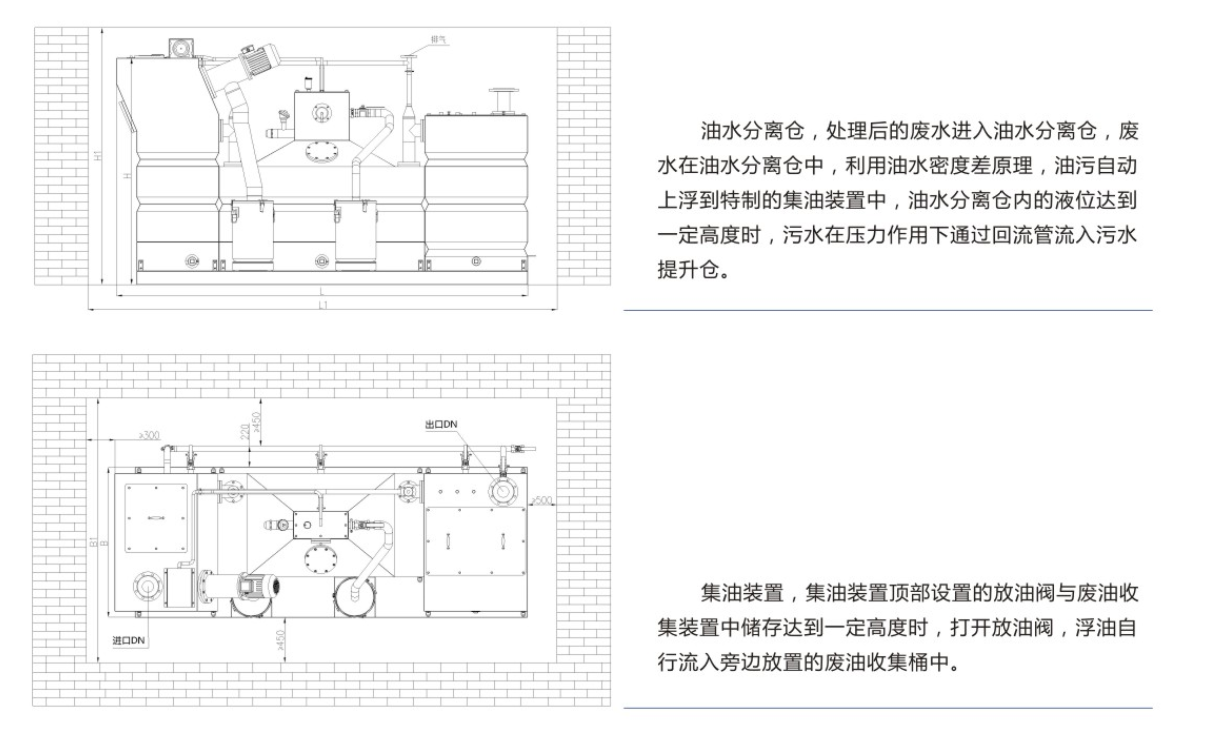

結構圖紙




注意事項

1.油水分離器設備采用地下式安裝時,要求地面保持水平;

2.設備的底座基礎要求用地腳螺栓進行固定;

3.設備的進出水口應安裝閘閥,以便設備調試與檢修;

4.設備通氣管應連接到室外或與建筑物排水系統通氣管連接;

5.設備旁邊應設有排水溝,便于維修排水、緊急事故排水以及設備的溢流排水;

6.設備采用坑式安裝時,需預設預留坑。預留坑的尺寸請參見設備安裝尺寸表,要求坑內地面平整;

7.設備安裝預留坑上部蓋板要求方便打開。人孔和爬梯設置應方便日常提桶;

8.設備檢修時,打開人孔蓋板通氣半小時后,方可對其操作;

9.坑內應設有500*500*500mm排水坑,安裝輔泵,以便設備的維修;

10.其他方面請參照土建、結構、設備安裝等相應規范要求。
