全自動隔油設備是我公司研發的廣泛適用于大型食堂、高級酒店、地下餐飲、副食品加工的高新產品。
設備安裝于地面以下,餐飲廢水通過自流到設備內,隔油提升設備通過油水分離技術,把油脂分離收集起來,把污水提升到地面管網;該設備油水分離精度高、環保性能好,一體化結構,無需新建隔油池,結構緊湊,占地面積小,節省投資,不銹鋼一體,干凈衛生,自動化運行,便于日常管理。
高效率:全自動隔油設備配備高品質的高效污水泵,流暢的管路布局。完美的呈現了設備的高效性。
控制設計全面:溫度低的時候油脂凝結,加熱后便于油水的分離和收集,控制系統自動監控液位、溫度,自動加熱,溫度到達上學自動停止加熱。
設計靈活:設備進、出水口方向、結構、箱體尺寸等可根據現場情況進行特殊定制。
使用壽命長:排污泵選用JYWQP型,具有自動攪勻沉積物一起排出功能、雜物切割一起排出功能、內循環散熱更低水位停泵功能,停泵水位低就可以一次排出更多的水,減少水泵啟動次數,延長水泵使用壽命。
設備投資。簾o需修建隔油池,減少投資,設備安裝靈活方便。
衛生無污染:SUS304材質的不銹鋼密閉水箱,保證污水在密封狀態下排放,清潔、無污染。
完美的過流管件:過流管件均采用SUS304不銹鋼無縫管。全部應用一面焊接雙面成型技術,具有極強的耐腐蝕性能。
排出有害氣體:在儲水箱的上部設置通氣孔,安裝時可通過管道連接到地面或樓頂,不會造成有害氣體的沉積,使用安全放心。
應急方案設計全:為了應對停電排水泵不能啟動的情況,工程師設計了溢流口,用軟管連接到水溝,保證污水有序管理。
占地面積。涸O(shè)備一體化集成設計,占地面積小,節約空間。
安裝檢修方便:體積小,排污泵采用自動耦合系統安裝拆卸很方便,檢修容易。

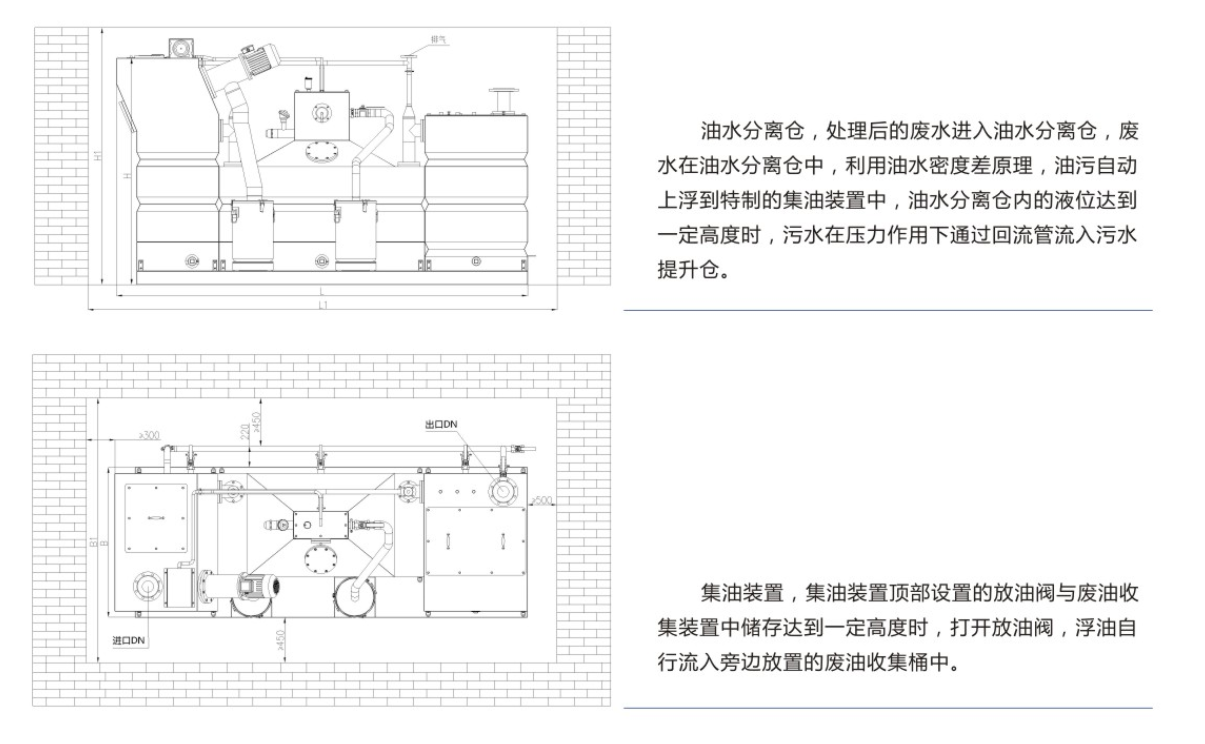

油水分離:有效的分離空間保證了污水有足夠的分離時間,使得油水分離更加徹底。
收油簡單:打開閥門,通過透明觀察管可以觀察油量,排完后關閉閥門即可。
油泥排放:箱體底部的錐形結構,可自動聚積油泥,打開排泥閥即可將油泥排放到油泥桶內。
微氣泡曝氣裝置:可使箱體內產生微氣泡,與油滴形成油氣顆粒,加大與水的密度差,提高油水分離效率(可選配,同時可選配PLC觸摸屏、遠控、自動排渣、自動收油配置)。
市政工程:機場、火車站、機關食堂 商業建筑:餐飲、酒店、副食加工
工況數據:
頻率:50HZ±2%
介質溫度:0-400℃
介質PH值范圍:5-9
電源電壓:380V±5%
流量范圍:0m3/h-150m3/h
揚程范圍:10m-28m

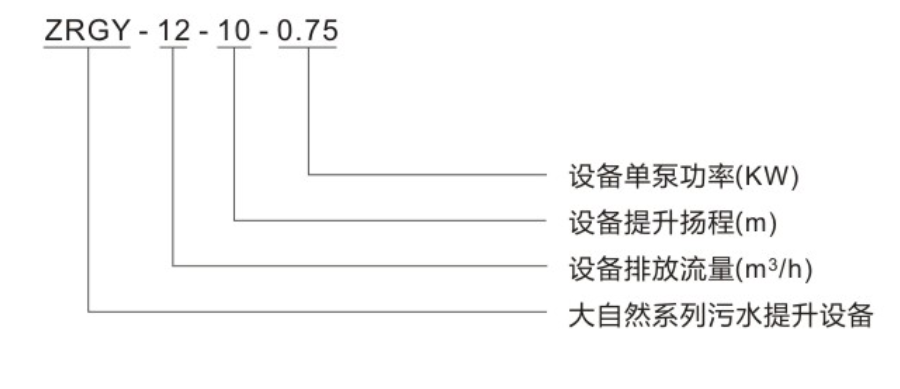

序號 | 設備型號 | 額定流量 | 揚程 | 單泵功率 | 加熱器功率 | 水箱容積 | 進口管徑 | 出口管徑 |
(m3/h) | (m) | (kw) | (kw) | (L) | Dn(mm) | Dn(mm) | ||
1 | ZRGY-7 | 7 | 15 | 1.5 | 1 | 1550 | 100 | 50 |
2 | ZRGY-7 | 7 | 22 | 2.2 | 1 | 1550 | 100 | 50 |
3 | ZRGY-10 | 10 | 15 | 1.5 | 1 | 1550 | 100 | 50 |
4 | ZRGY-10 | 10 | 22 | 2.2 | 1 | 1550 | 100 | 50 |
5 | ZRGY-15 | 15 | 15 | 1.5 | 1 | 1850 | 100 | 65 |
6 | ZRGY-15 | 15 | 22 | 2.2 | 1 | 1850 | 100 | 65 |
7 | ZRGY-20 | 20 | 15 | 2.2 | 1 | 2550 | 125 | 65 |
8 | ZRGY-20 | 20 | 20 | 3 | 1 | 2550 | 125 | 80 |
9 | ZRGY-25 | 25 | 15 | 3 | 1 | 3400 | 125 | 80 |
10 | ZRGY-25 | 25 | 22 | 4 | 1 | 3400 | 125 | 80 |
11 | ZRGY-30 | 30 | 15 | 4 | 1.5 | 4200 | 125 | 100 |
12 | ZRGY-30 | 30 | 25 | 5.5 | 1.5 | 4200 | 125 | 100 |
13 | ZRGY-35 | 35 | 15 | 4 | 1.5 | 4450 | 150 | 100 |
14 | ZRGY-35 | 35 | 22 | 5.5 | 1.5 | 4450 | 150 | 100 |
15 | ZRGY-40 | 40 | 15 | 4 | 1.5 | 5400 | 150 | 100 |
16 | ZRGY-40 | 40 | 22 | 7.5 | 1.5 | 5400 | 150 | 100 |
17 | ZRGY-50 | 50 | 15 | 5.5 | 1.5 | 6530 | 200 | 100 |
18 | ZRGY-50 | 50 | 22 | 7.5 | 1.5 | 6530 | 200 | 100 |
19 | ZRGY-55 | 55 | 15 | 5.5 | 1.5 | 6920 | 200 | 100 |
1.全自動隔油設備設備采用地下式安裝時,要求地面保持水平;
2.設備的底座基礎要求用地腳螺栓進行固定;
3.設備的進出水口應安裝閘閥,以便設備調試與檢修;
4.設備通氣管應連接到室外或與建筑物排水系統通氣管連接;
5.設備旁邊應設有排水溝,便于維修排水、緊急事故排水以及設備的溢流排水;
6.設備采用坑式安裝時,需預設預留坑。預留坑的尺寸請參見設備安裝尺寸表,要求坑內地面平整;
7.全自動隔油設備安裝預留坑上部蓋板要求方便打開。人孔和爬梯設置應方便日常提桶;
8.設備檢修時,打開人孔蓋板通氣半小時后,方可對其操作;
9.坑內應設有500*500*500mm排水坑,安裝輔泵,以便設備的維修;
10.其他方面請參照土建、結構、設備安裝等相應規范要求。
